久久夜色撩人精品国产_亚洲人成人伊人成综合网无码_50岁老熟女高潮喷水_国产精品天堂avav在线

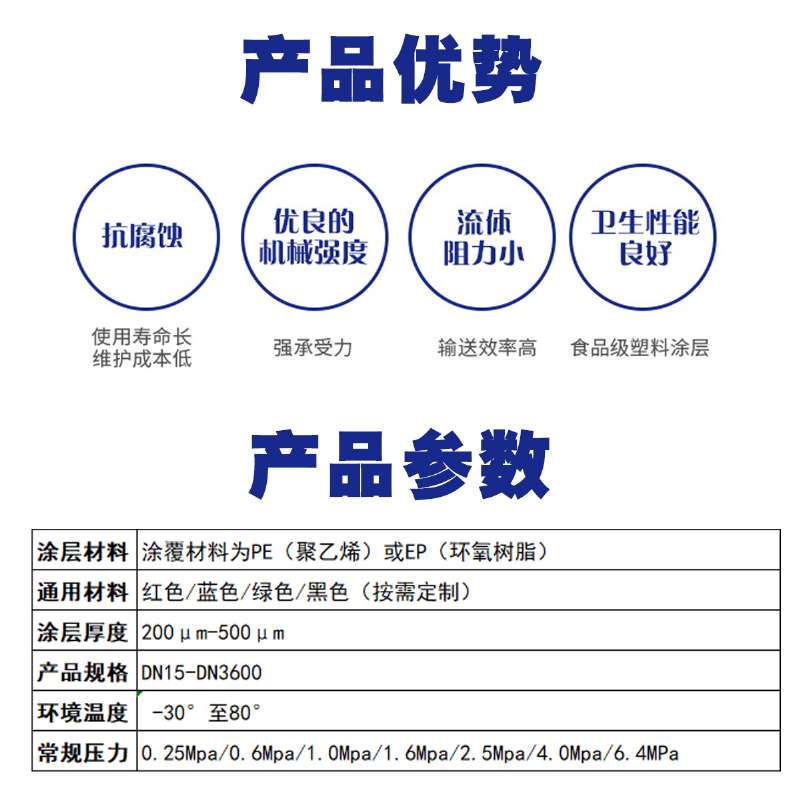

供水用涂塑鋼管具有優良的耐化學腐蝕性，耐水性和耐抗溶性、蛋白、高倍數泡沫滅火劑腐蝕，解決了因輸水，埋地和酸、堿、鹽對金屬管道的腐蝕，大大提高了消防、給水（氣體）管道的使用壽命，使用所限可達50年以上，同時綜合維修費用僅為使用普通鍍鋅鋼管的1/6。

 工程標準編輯
《建筑給水排水設計規范》 GB 50015-2003；
《建筑給水排水及采暖工程施工質量驗收規范》GB50242-2016；
《煤礦礦用產品安全標志暫行辦法》；
《給水涂塑復合鋼管》CJ/T 120-2016 [2]  。

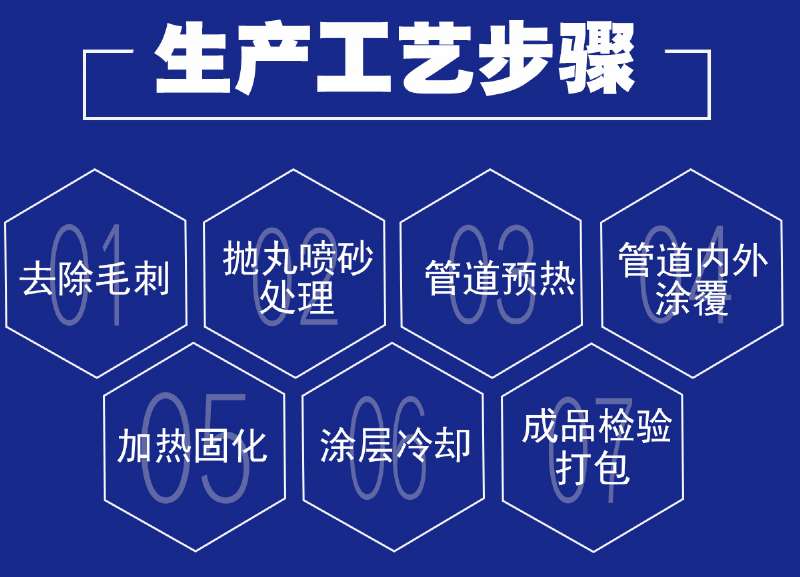

檢測方法編輯
1.外觀檢查
目測檢查涂覆鋼管的外觀質量，試驗結果應符合5.1的規定。

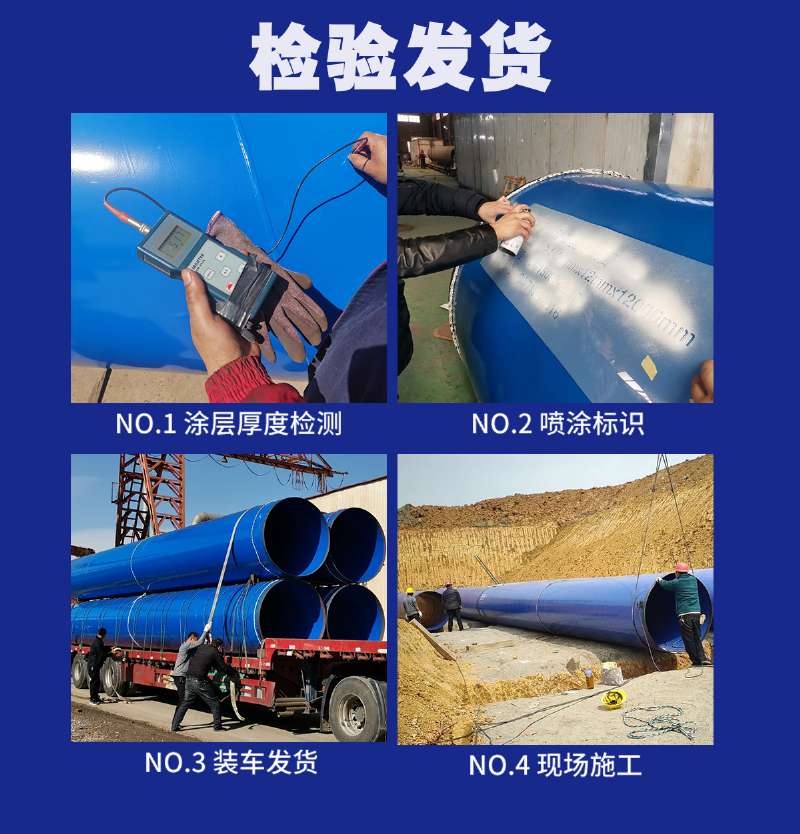

2.厚度測量
從涂覆鋼管的兩端取不同長度的兩個橫斷面，在每個橫斷面用電磁測厚儀測量圓周上直交的任意四點的涂層厚度，試驗結果應符合5.4的規定。
3.針孔試驗
管段試件長度約為1000mm，用電火花檢漏儀對鋼管涂層在規定試驗電壓下進行檢查，涂層厚度不大于0.4mm，試驗電壓為1500 V，涂層厚度大于0.4mm，試驗電壓為2000V。檢查有無電火花產生，試驗結果應符合5.5的規定。
4.附著力試驗
附著力試驗按CJ/T 120-2008中7.4.2進行，試驗結果應符合5.6的規定。
5.彎曲試驗
DN≤50mm的涂覆鋼管進行彎曲試驗。管段試件長度為(1200±100)mm。
在溫度為（20±5）℃的環境下，以鋼管公稱通徑的8倍為曲率半徑，彎曲角度為30°，在彎管機或模具上進行彎曲。彎曲試驗時管內不帶填充物，焊縫位于彎曲主面的側面。
試驗后，從彎曲圓弧的中部將試件剖開，檢查內涂層，試驗結果應符合5.7的規定。
6.壓扁試驗
DN>50 mm的涂覆鋼管進行壓扁試驗。管段試件尺寸長為（50±10）mm。
在溫度為（20±5） ℃的環境下，將試件置于兩平板之間，在壓力試驗機上逐漸壓縮至兩平板間距離為試件外徑的五分之四，壓扁時涂覆鋼管焊縫垂直于載荷施加方向。試驗后，檢查內涂層，試驗結果應符合5.8的規定。
7.壓扁試驗
8.沖擊試驗
從涂覆鋼管的任意位置切取長約100mm的試樣，在溫度為（20±5）℃的環境下，按規定進行沖擊試驗，觀察內涂層的損壞情況。試驗時，焊縫應在沖擊面相反的方向，試驗結果應符合5.9的規定。
9.真空試驗
管段試件長度為（500±50）mm，使用適當的措施堵住管道進出口，從進口逐漸增加負壓至660mm汞柱，保持1min，驗后檢查內涂層，試驗結果應符合5.10的規定。
10.高溫試驗
管段試件長度為（100±10）mm，將試件放置在恒溫箱中，升溫至（300±5）℃，并恒溫1h，然后取出自然冷至常溫。試驗后，取出試件并檢查內涂層(允許外觀顏色變深、發暗現象)，試驗結果應符合5.11的規定。
11.低溫試驗
管段試件尺寸長度為（100±10）mm，將試件放置在低溫箱中，降溫至（-30±2）℃，并恒溫1h，然后取出放置在溫度為（20±5）℃的環境下（4～7）h。
12.壓力循環試驗
與水壓供給系統相連接，充水排除空氣，然后進行3000次從（0.4±0.1）MPa至 MPa的交變水壓試驗，每次試驗的周期不大于2s。試驗后檢查內涂層，并按6.4的規定進行附著力試驗，試驗結果應符合5.13的規定。
13.溫度循環試驗
管段試件長度為(500±50)mm，將試件按下列順序在每個溫度條件下放置24h：
（50±2）℃；
（-10±2）℃；
（50±2）℃；
（-10±2）℃；
試驗后試件放置在溫度為(20±5)℃的環境中24h，檢查內涂層情況，并按6.4的規定進行附著力試驗，試驗結果應符合5.14的規定。
14.溫水老化試驗
管段試件尺寸長度約為100mm，管段兩端裸露處應進行相應的防腐處理，將管段放置在（70±2）℃的蒸餾水中浸泡30d，試驗后取出自然冷卻至常溫，檢查試件內涂層，試驗結果應符合5.15的規定
