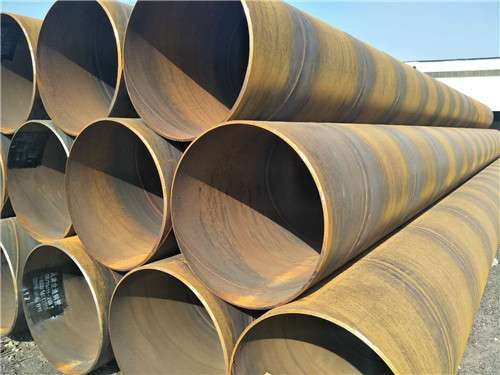

頂管用螺旋焊管口徑可從219mm生產到3600mm，壁厚從4mm到30mm。頂管用螺旋焊管應做機械性能試驗和壓扁試驗以及擴口試驗，并要達到標準規定的要求。鋼管應能承受一定的內壓力，必要時進行2.5Mpa壓力試驗，保持一分鐘無滲漏。允許用渦流探傷的方法代替水壓試驗。渦流探傷按GB7735《鋼管渦流探傷檢驗方法》標準執行。渦流探傷方法是將探頭固定在機架上，探傷與焊縫保持3~5mm距離，靠鋼管的快速運動對焊縫進行全面的掃查，探傷信號經渦流探傷儀的自動處理和自動分選，達到探傷的目的.

  頂管用螺旋焊管應采用環氧煤瀝青防腐，優點是:1.兼具煤焦瀝青耐水性好、防銹性能優良、耐細菌侵蝕的優點,又具環氧樹脂漆膜堅韌、附著力好、機械強度高的特點。2.成膜涂層的耐化學介質、電絕緣性能、耐微生物侵蝕、耐海水性能等都較穩定。特別是吸水率小,不受微生物侵蝕遠遠超過石油瀝青。3.使用壽命較長。為了正確對埋地鋼管采用環氧煤瀝青防腐鋼管,保證防腐層質量,延長埋地鋼管的使用壽命,應嚴格按照以下要求施工:一、施工技米要求1.鋼管表面處理。一般鋼管表面都有氧化皮、銹蝕、油污、灰塵等,若不經處理,會直接影響涂層的附著力,為了保證防腐層的使用壽命,鋼質表面處理需采用噴砂除銹,使基本面能達到SaZ(l/2)級(用肉眼看表面有明顯的毛紋),除完銹應在6h內涂刷底漆。2.涂底漆。涂底漆可采用滾刷或漆刷,涂刷底漆要求盡量薄涂,一般為30拜m一5如m,應注意漆膜均勻不得漏涂。
