大口徑螺旋鋼管廠家

來源: 友誠管業發布時間: 2020.10.12

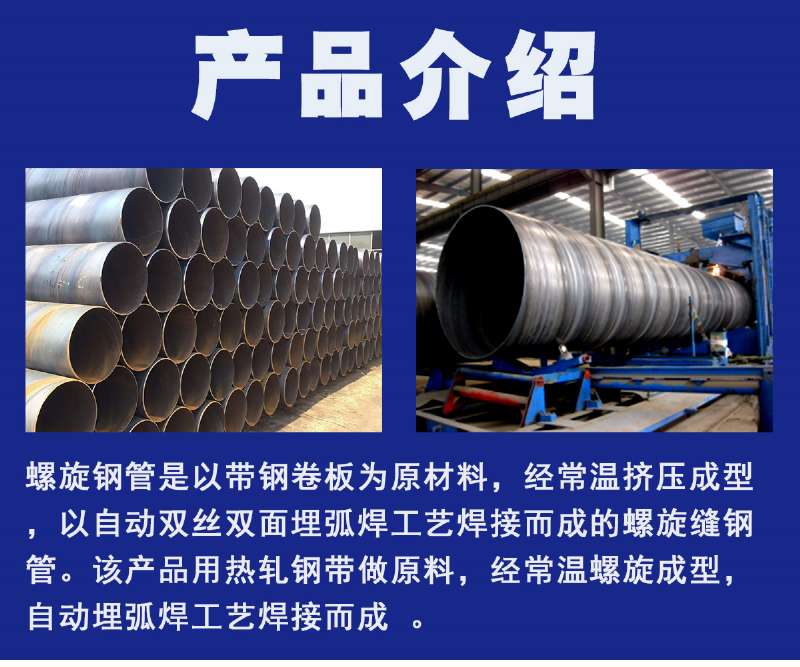

螺旋鋼管是以帶鋼卷板為原材料,經常溫擠壓成型,以自動雙絲雙面埋弧焊工藝焊接而成的螺旋縫鋼管。螺旋焊管的強度一般比直縫焊管高，能用較窄的坯料生產管徑較大的焊管，還可以用同樣寬度的坯料生產管徑不同的焊管。螺旋埋弧焊管焊縫呈螺旋線分布，焊縫長，尤其是處于動態條件下焊接時，焊縫還來不及冷卻就離開了成型點，極易產生焊接熱裂紋。裂紋的方向和焊縫平行，和鋼管軸線成一定夾角，一般在30-70°之間。這個角度剛好與剪切破壞角度相一致，因此其抗彎、抗拉、抗壓和抗扭性能遠不如直縫埋弧焊管，同時由于焊接位置限制，產生的馬鞍形和魚脊形焊縫影響美觀。另外，施工過程中，螺旋焊母管節點處的相貫線焊縫割裂了螺旋縫，產生較大的焊接應力，因而大大削弱構件的安全性能，因此應加強螺旋焊管焊縫的無損檢測力度，確保焊接質量，否則在重要的鋼結構場合不宜使用螺旋埋弧焊管。直縫鋼管在靜態條件下焊接，焊縫質量高，焊縫短，產生缺陷的幾率很小。鋼管通過全長擴徑，管形好，尺寸精確，鋼管壁厚范圍和管徑范圍寬，適合建筑、橋梁、堤壩、海洋平臺等鋼結構承載用立柱、超大跨度建筑結構以及要求抗風抗震的電桿塔桅結構。

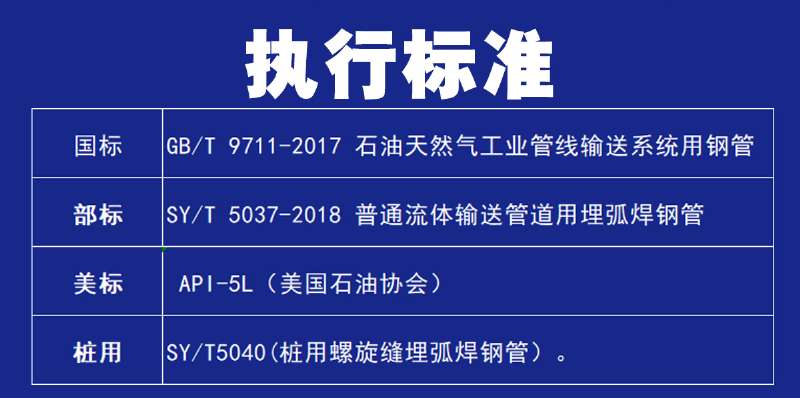

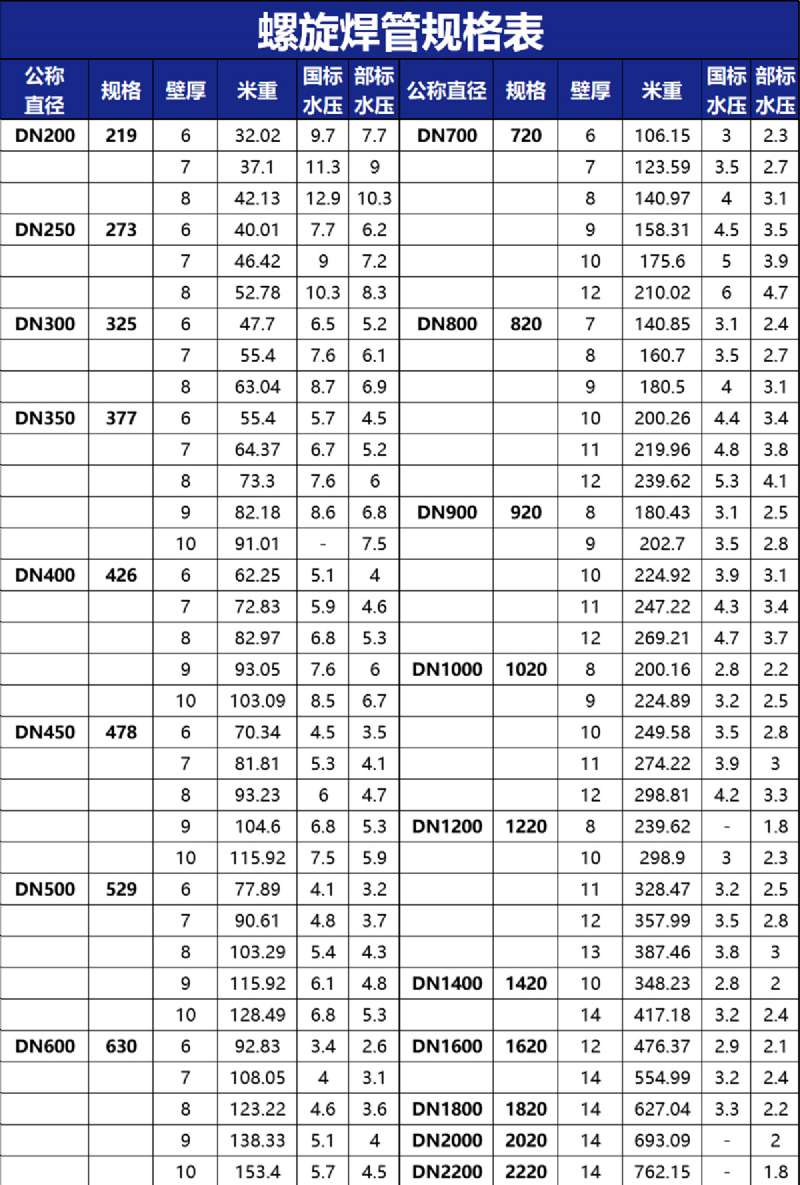

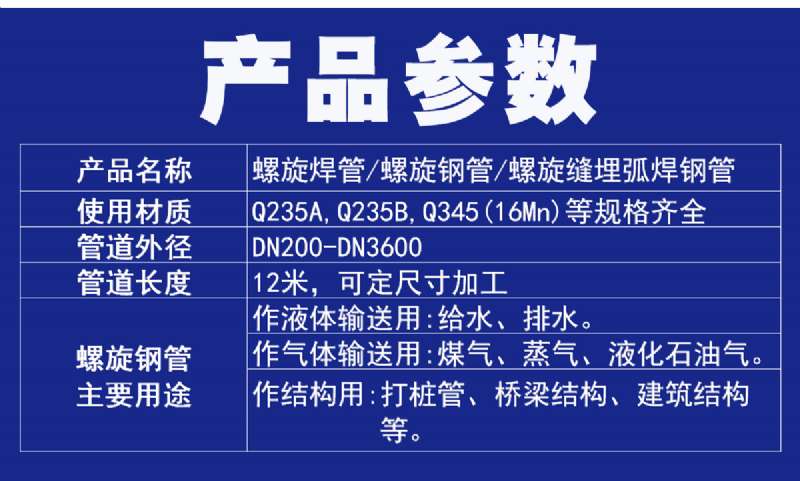

大口徑螺旋鋼管主要生產流程如下：

（1）原材料即帶鋼卷，焊絲，焊劑。在投入前都要經過嚴格的理化檢驗。
（2）帶鋼頭尾對接，采用單絲或雙絲埋弧焊接，在卷成鋼管后采用自動埋弧焊補焊。
（3）成型前，帶鋼經過矯平、剪邊、刨邊，表面清理輸送和予彎邊處理。
（4）采用電接點壓力表控制輸送機兩邊壓下油缸的壓力，確保了帶鋼的平穩輸送。
（5）采用外控或內控輥式成型。
（6）采用焊縫間隙控制裝置來保證焊縫間隙滿足焊接要求，管徑，錯邊量和焊縫間隙都得到嚴格的控制。
（7）內焊和外焊均采用美國林肯電焊機進行單絲或雙絲埋弧焊接，從而獲得穩定的焊接規范。

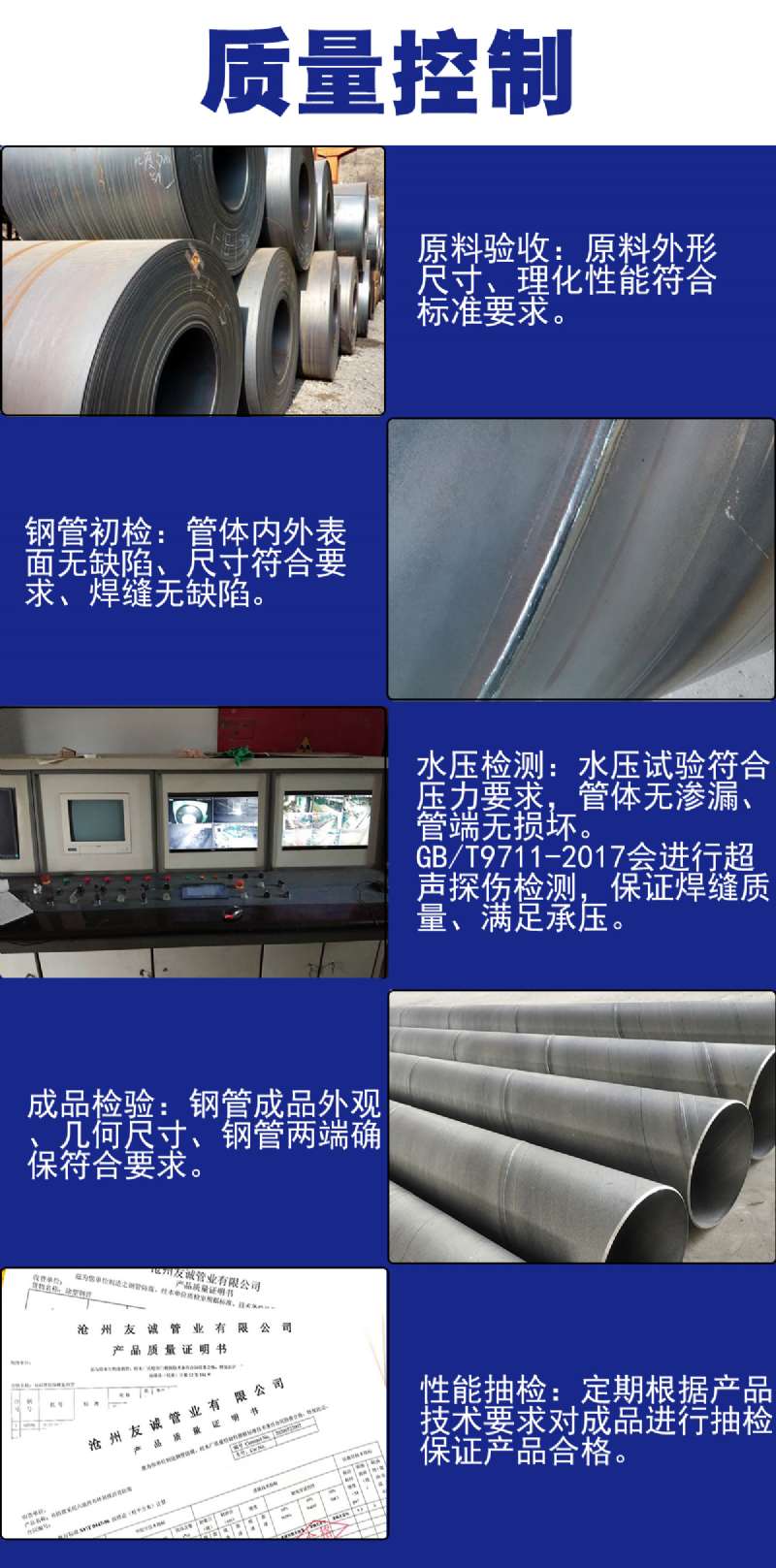

（8）焊完的焊縫均經過在線連續超聲波自動傷儀檢查，保證了100%的螺旋焊縫的無損檢測覆蓋率。若有缺陷，自動報警并噴涂標記，生產工人依此隨時調整工藝參數，及時消除缺陷。
（9）采用空氣等離子切割機將鋼管切成單根。
（10）切成單根鋼管后，每批鋼管頭三根要進行嚴格的首檢制度，檢查焊縫的力學性能，化學成份，溶合狀況，鋼管表面質量以及經過無損探傷檢驗，確保制管工藝合格后，才能正式投入生產。。

（11）焊縫上有連續聲波探傷標記的部位，經過手動超聲波和X射線復查，如確有缺陷，經過修補后，再次經過無損檢驗，直到確認缺陷已經消除。（12）帶鋼對焊焊縫及與螺旋焊縫相交的丁型接頭的所在管，全部經過X射線電視或拍片檢查。（13）每根鋼管經過靜水壓試驗，壓力采用徑向密封。試驗壓力和時間都由鋼管水壓微機檢測裝置嚴格控制。試驗參數自動打印記錄。（14）管端機械加工，使端面垂直度，坡口角和鈍邊得到準確控制。
