部標螺旋焊管焊接方式為埋弧焊；成型工藝，前擺式斷續生產；機組速度，0.5--3m/min；焊接速度，0.5--3m/min。機組由開卷機、矯正機、對中裝置、液壓剪、銑焊機、圓盤剪、銑邊機、板面清掃設備、遞送機、板邊預彎設備、成型機、內焊、外焊、飛邊、撥出、倒渣、補焊、平頭倒棱、水壓檢驗、成品檢驗、除油收集組成。螺旋鋼管的埋弧焊接全過程如下：螺旋鋼管-埋弧焊的原理：埋弧焊是利用電弧熱能進行焊接的，與手工焊條電弧焊不同的是：埋弧焊的焊絲是裸露的，上面沒有涂料，埋弧焊的確焊劑是預先鋪在待焊處的，埋弧焊焊絲伸入焊劑中，電弧是在焊劑下燃燒的。焊絲與工件接觸，按下啟動按動鈕后，焊絲與工件通電的瞬間，焊絲回抽，電弧引燃，焊接小車向前進，焊絲連續下向輸送，維持電弧在焊劑層下燃燒，在電弧下方形成焊接熔池。在電弧周圍，焊劑熔化形成一個空洞，。這個空洞和熔池不斷前進，而熔池后方的金屬凝固，形成連續的焊縫。這個過程由于是在焊劑下進行的，因此，我們用肉眼是看不到的。借助于X射線攝影可以看到。由于螺旋鋼管采用埋弧自動焊的焊接技術，除了此種的生產效率高；生產輔助時間少，節省了換焊條的時間；焊接條件干凈無飛濺，節省了清理的時間；焊縫質量高。也為螺旋鋼管廠的交貨提供了必要的條件，使得量大的螺旋鋼管生產時間得到保證，因此還是被廣泛采用著。

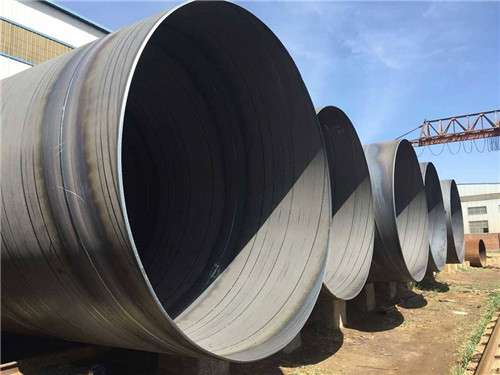

部標螺旋焊管

  1、從表面上判斷，也就是在外觀檢驗。焊接接頭的外觀檢驗是一種手續簡便而又應用廣泛的檢驗方法，是成品檢驗的一個重要內容，主要是發現焊縫表面的缺陷和尺寸上的偏差。一般通過肉眼觀察，借助標準樣板、量規和放大鏡等工具進行檢驗。若焊縫表面出現缺陷，焊縫內部便有存在缺陷的可能。
2、物理方法的檢驗：物理的檢驗方法是利用一些物理現象進行測定或檢驗的方法。材料或工件內部缺陷情況的檢查，一般都是采用無損探傷的方法。無損探傷有超聲波探傷、射線探傷、滲透探傷、磁力探傷等。
3、受壓容器的強度檢驗：受壓容器，除進行密封性試驗外，還要進行強度試驗。常見有水壓試驗和氣壓試驗兩種。它們都能檢驗在壓力下工作的容器和管道的焊縫致密性。氣壓試驗比水壓試驗更為靈敏和速，同時試驗后的產品不用排水處理，對于排水困難的產品尤為適用。但試驗的危險性比水壓試驗大。進行試驗時，必須遵守相應的安全技術措施，以防試驗過程中發生事故。
