Q345B螺旋管產品耐用

來源: 原創發布時間: 2020.09.22

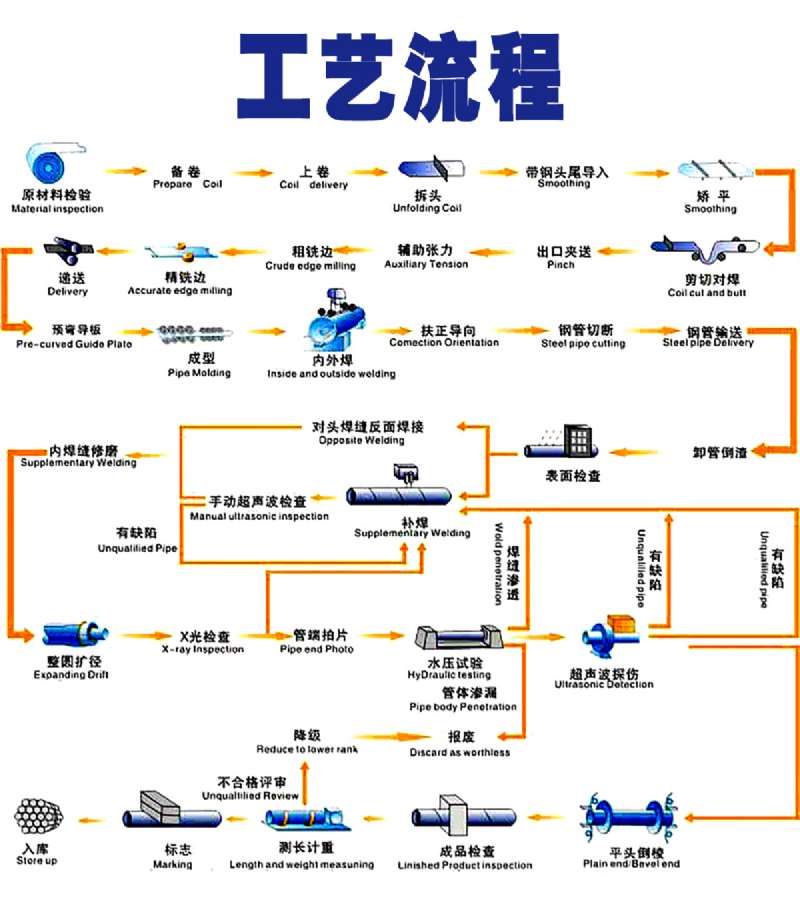

Q345B螺旋管生產中，成型的穩定與焊接質量的關系非常密切，只有提高了成型的質量，焊接質量才有充分的保證。螺旋鋼管成型縫間隙的大小與變化在焊接中，要保證螺旋鋼管的焊縫良好的外觀成型，一定的熔深，就要求鋼板的對縫間隙要均勻一致，同時，根據不同的對縫間隙，要采用不同的焊接規范。在螺旋鋼管中，由于鋼帶的月牙彎、“s”彎，造成成型縫間隙的不均勻性，這就給焊接帶來困難，造成焊縫熔深的不穩定，同時也造成焊縫余高的變化，成型縫偏松時，焊縫熔深大，余高降低；成型縫偏緊時，焊縫熔深小，余高增加，所以在焊接過程中，解決此問題的辦法是：成型縫松時，減小焊接規范，成型縫緊時，加大焊接規范。但是，成型縫的間隙是在不斷變化的，靠人工肉眼觀察手動調節成型縫間隙的操作中，小的變化根本無法準確的監制，所以也就無法實現控制，只有變化到一定程度手動調節才能起作用，這在螺旋鋼管內焊背面的發紅程度上表現的非常清楚，縫松時，紅線亮，嚴重時造成漏弧，甚至燒穿；縫緊時，紅線暗，螺旋鋼管焊縫的外觀表現為高低不平，寬窄不一，嚴重時，焊縫中間出現凹坑。螺旋焊管作為一種在國民經濟建設中的管材，其使用壽命應看其所在工程防腐處理，具例子說明一下，像城市供熱管網，保溫前以形成高速噴射束將噴料高速噴射到需要處理的工件表面，使工件表面的外表面的外表或形狀發生變化由于對工件表面的沖擊和切削作用，使工件的表面獲得一定的清潔度和不同的粗糙度，使工件表面的機械性能得到改善，因此提高了工件的抗疲勞性，增加了它和涂層之間的附著力，延長了涂膜的耐久性，這樣鋼管內壁的除銹工作很完美，所以你這種防腐處理*少要保證鋼管外壁二十年不腐蝕。

Q345B螺旋管質量檢測應符合：

1、從表面上判斷，也就是在外觀檢驗。焊接接頭的外觀檢驗是一種手續簡便而又應用廣泛的檢驗方法，是成品檢驗的一個重要內容，主要是發現焊縫表面的缺陷和尺寸上的偏差。一般通過肉眼觀察，借助標準樣板、量規和放大鏡等工具進行檢驗。若焊縫表面出現缺陷，焊縫內部便有存在缺陷的可能。
2、物理方法的檢驗：物理的檢驗方法是利用一些物理現象進行測定或檢驗的方法。材料或工件內部缺陷情況的檢查，一般都是采用無損探傷的方法。無損探傷有超聲波探傷、射線探傷、滲透探傷、磁力探傷等。
3、受壓容器的強度檢驗：受壓容器，除進行密封性試驗外，還要進行強度試驗。常見有水壓試驗和氣壓試驗兩種。它們都能檢驗在壓力下工作的容器和管道的焊縫致密性。氣壓試驗比水壓試驗更為靈敏和速，同時試驗后的產品不用排水處理，對于排水困難的產品尤為適用。但試驗的危險性比水壓試驗大。進行試驗時，必須遵守相應的安全技術措施，以防試驗過程中發生事故。
4、致密性檢驗：貯存液體或氣體的焊接容器，其焊縫的不致密缺陷，如貫穿性的裂紋、氣孔、夾渣、未焊透和疏松組織等，可用致密性試驗來發現。致密性檢驗方法有：煤油試驗、載水試驗、水沖試驗等。

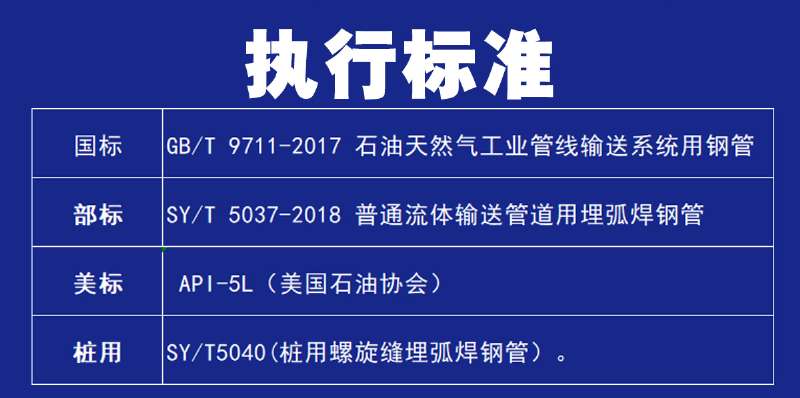

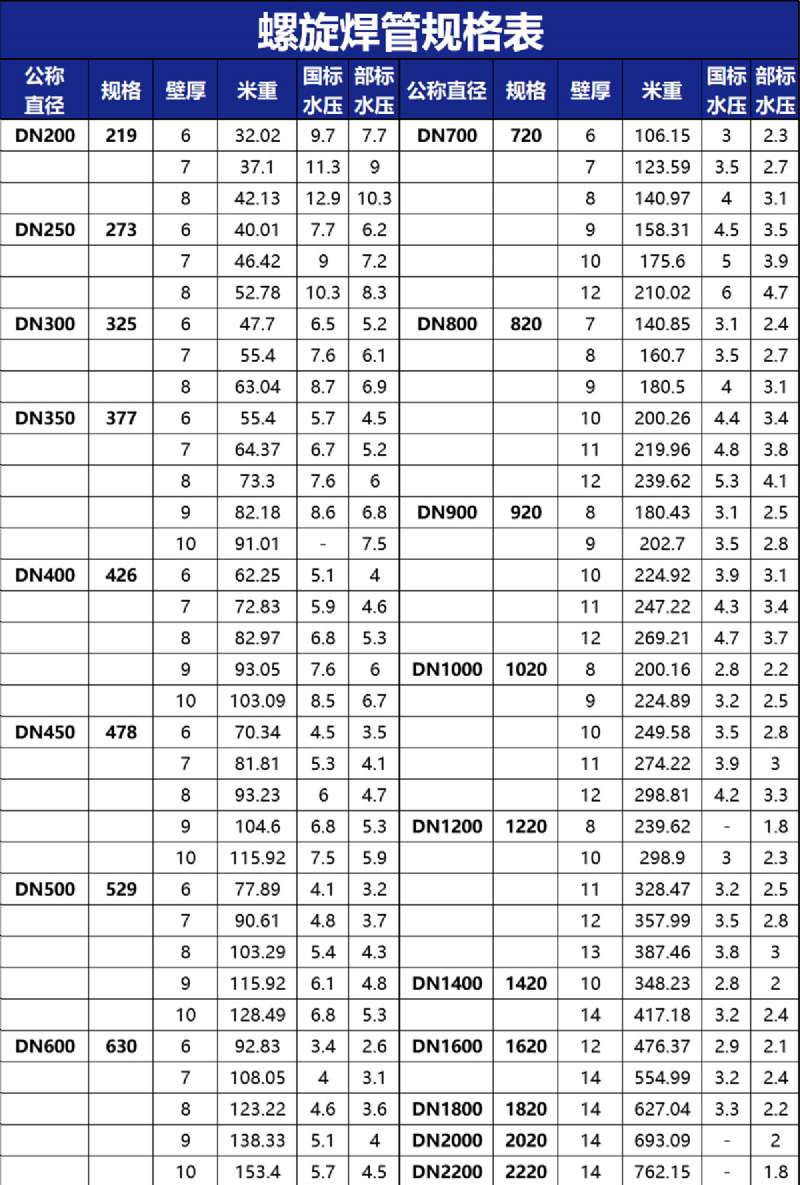

5、靜水試驗每根鋼管應做靜水壓試驗而無滲漏現象，試驗壓力按下試計算 P=2ST/D 式中S—靜水壓試驗的試驗應力Mpa，靜水試驗的試驗應力按相應鋼帶標準規定屈服度*小值（Q235為235Mpa）的60%選取。穩壓時間：D<508試驗壓力保持時間不少于5秒； D≥508試驗壓力保持時間不少于10秒 4 無損檢測鋼管的補焊焊縫、鋼帶對頭焊縫及環向縫應進行X射線或超聲波檢驗。對于可燃普通流體輸送用的鋼向的螺旋焊縫應進行100%SX射線或超聲波檢驗，對用于水、污水、空氣、采暖蒸汽等普通流體輸送用的鋼管的螺旋焊縫應進行X射線或超聲波檢驗抽查（20%）。
